PRODUCTS技术许可

Products

NOVATEC™ PP

聚丙烯 NOVATEC™ PP

性能全方位覆盖的聚丙烯材料

“WAYMAX ™” 是一种具有长链分支构造(LCB)高熔融张力聚丙烯(HMS-PP),采用了日本聚丙烯株式会社开发的茂金属催化剂专有技术。

核心技术详情

传统的 HMS-PP 主要是通过辐射或使用过氧化物等变性的方法导入长链分支结构来生产的,这种制法的HMS-PP会导致挤出后熔体张力显著下降、含有影响薄膜等产品外观的成分(凝胶)以及回收性差等问题。但是,我们通过专有的茂金属催化剂技术和聚合技术引入了长链分支结构,成功地解决了这些积累已久的问题。

由于上述特殊结构,WAYMAX™ 具有优秀的熔融特性,同时因不使用交联剂等变性工艺,热稳定性也非常出色。

即使在量产挤出条件下 WAYMAX™ 也能稳定并均衡地发挥其熔融张力和回收性等特性,有望大大提高发泡成形和大型或深拉伸成形等热成形的生产效率以及产品性能的稳定性。另外,在PP薄膜领域,由于其凝胶含量极低,也可作为改性材来提高成膜性。

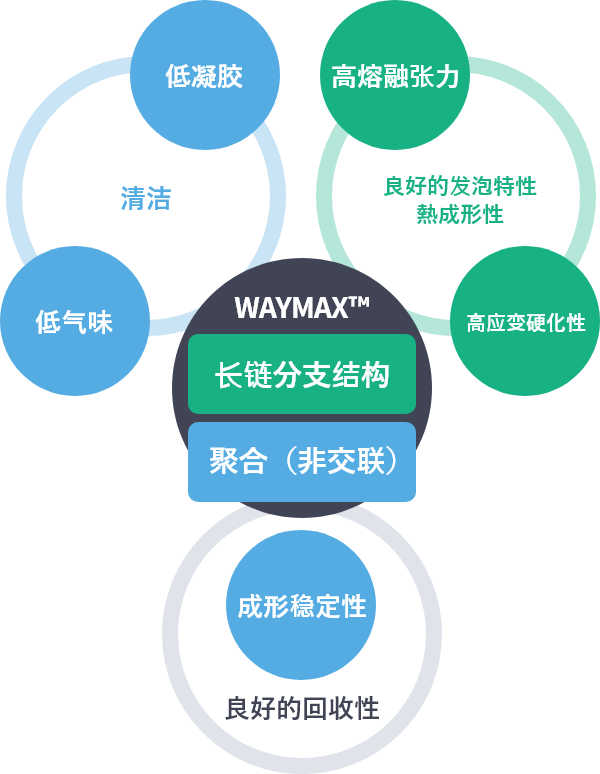

高熔融张力聚丙烯(WAYMAX™)的性能。

高熔融张力聚丙烯,具有优异的综合性能。

熔融张力和流动性的完美融合。

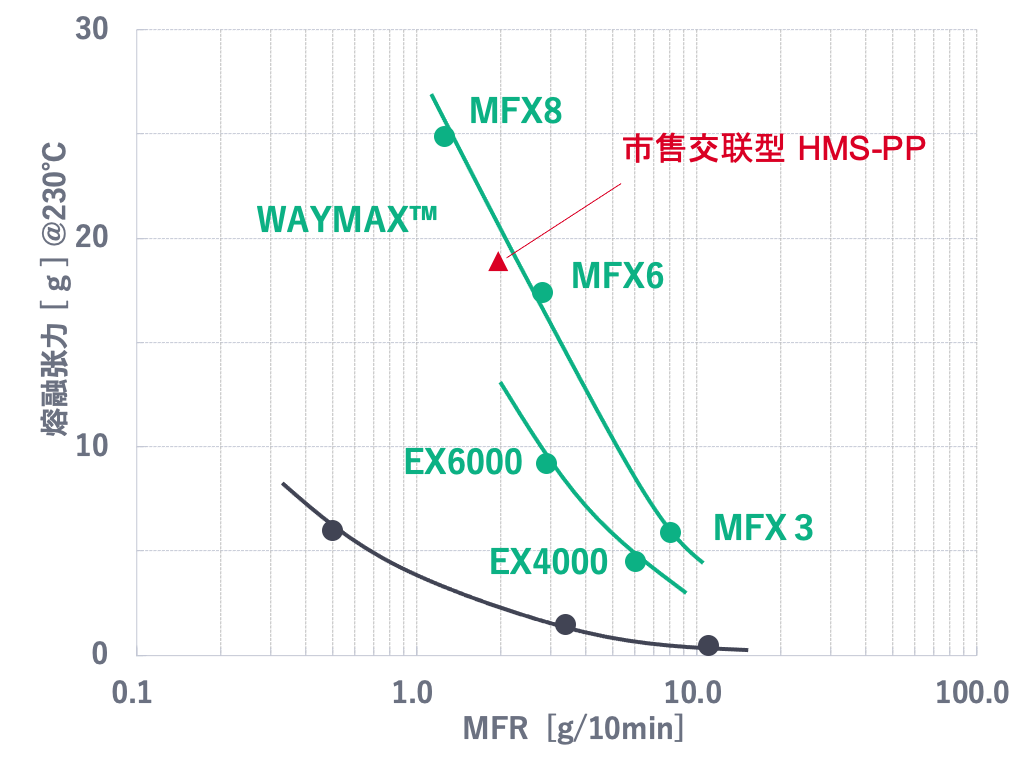

出色的熔融特性

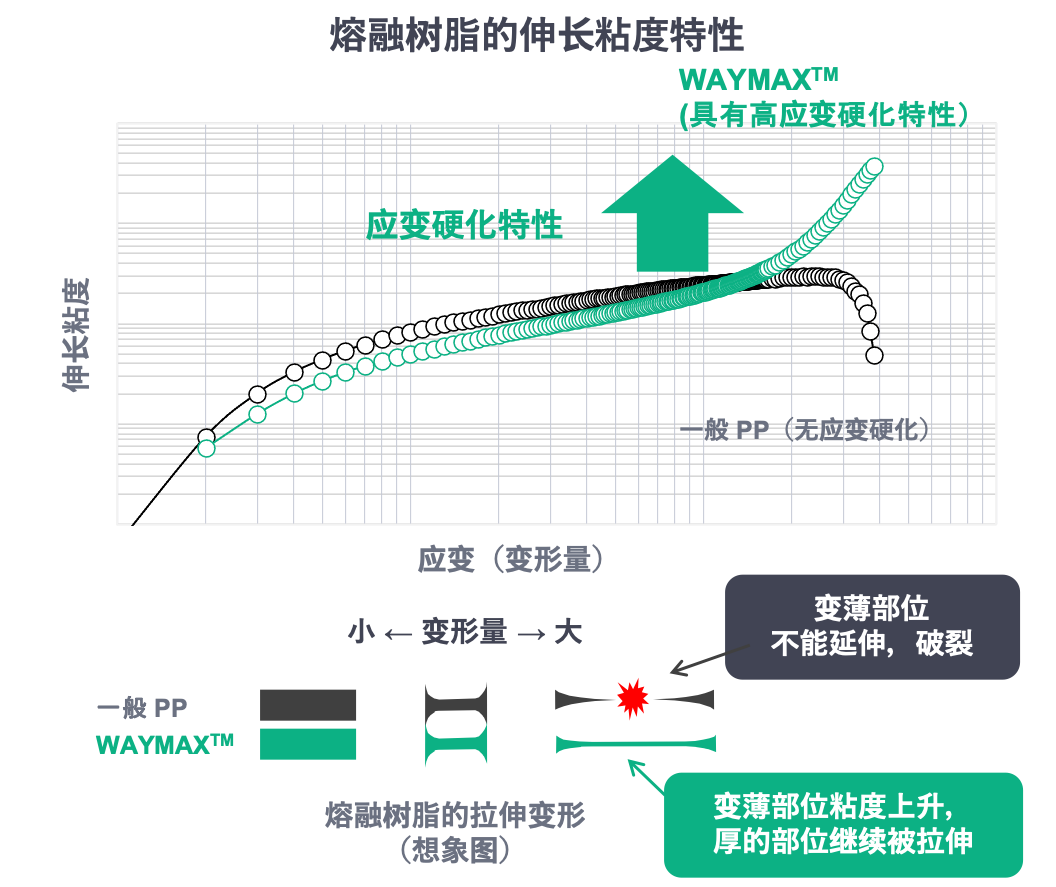

具有高应变硬化特性

成形稳定性

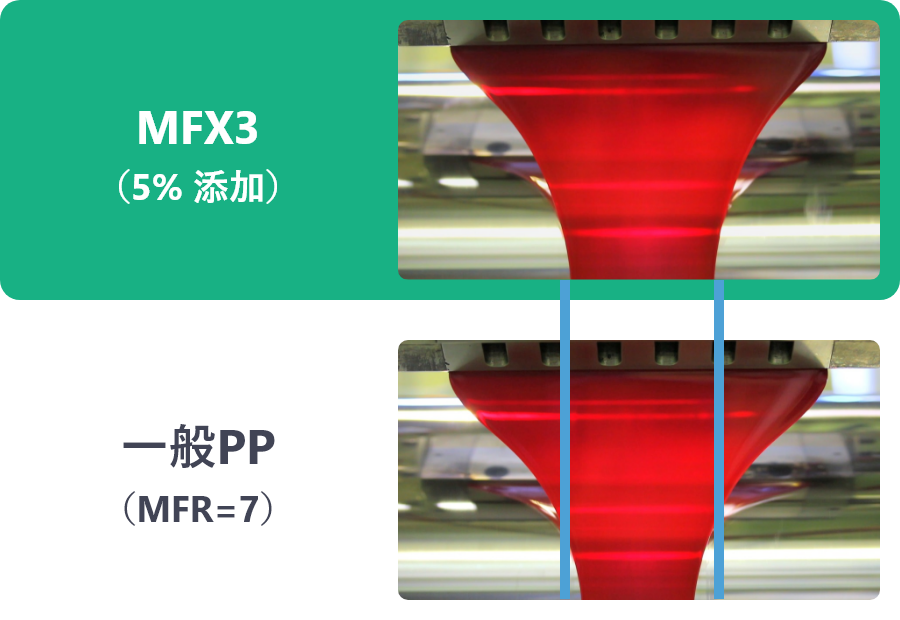

流延膜制膜的缩幅比较

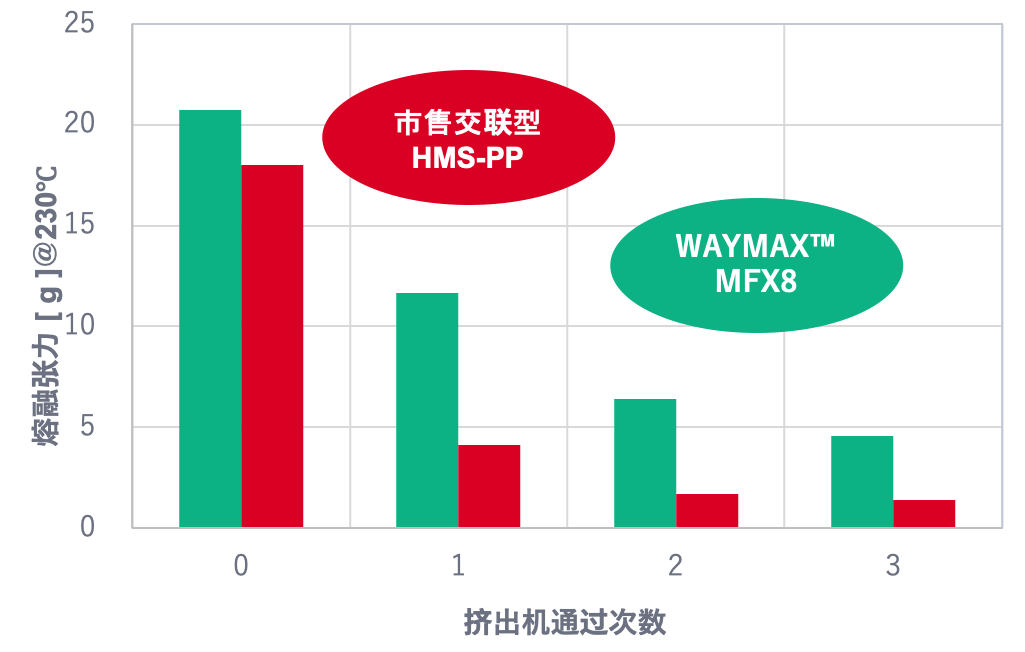

市售交联型 HMS-PP相比,它在反复挤压过程中的 MFR 增加较少,熔体张力较低,并具有出色的模塑稳定性和可回收性。
           它还比交联 HMS-PP 更清洁,挥发性气体排放更少。

气冷式充气成形的成形性改善效果

一般PP(MFR=7)

WAYMAX™ MFX3 (10%添加)

应用例

NOVATEC™ PP 的产品应用实例。

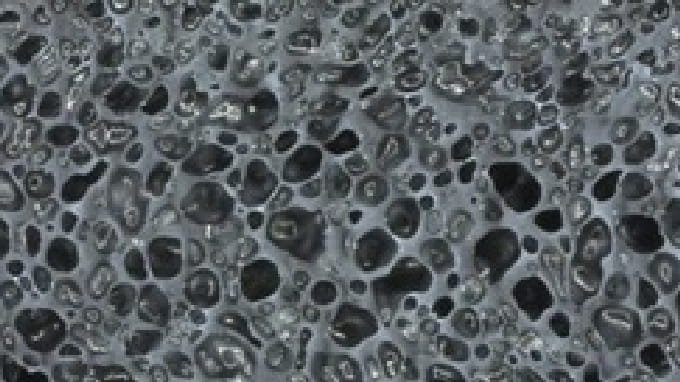

发泡容器用途 -

发泡容器用途

注塑发泡用途 -

注塑发泡用途

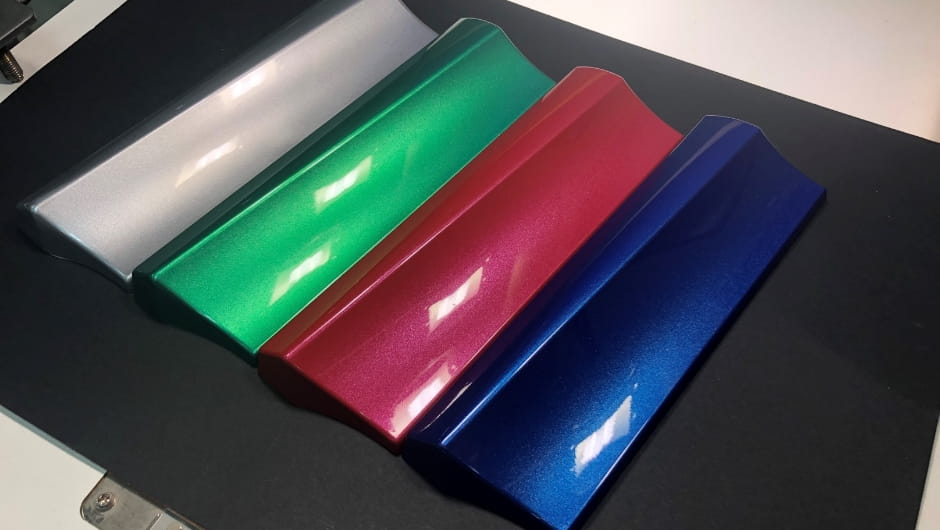

热成形用途 -

热成形用途

装饰膜用途 -

装饰膜用途

牌号列表/下载

WAYMAX™ 的物性表

 牌号MFX8MFX6MFX3EX6000EX4000
项目单位参考测试方法
MFRg/10minISO 11331.32.88.02.96.0
密度g/cm3ISO 11830.90.90.90.90.9
熔融张力 @ 230degCg本公司测试法2517695
弯曲模量MPaISO 1782,2002,2502,2001,8001,750
弯曲强度5860584948
拉伸模量MPaISO 527-12,0502,0502,0501,7001,650
拉伸屈服强度4141403534
拉伸破坏伸长率%102020100100
夏比冲击强度 23degCkJ/m2ISO 1794.04.04.0109.0
夏比冲击强度 0degC1.51.01.04.54.0
洛氏硬度(R-尺度)---ISO 2039-210010010090100
热变形温度(0.45MPa)degCISO 75120120120110110
热变形温度(1.80MPa)degCISO 756565656060
PL confirmation certificate for food applications (JPN)ApprovedApprovedApprovedApprovedApproved
  • 本表的数据是在我司一定条件下测定,并不代表规格数值,请将此作为参考物性使用。
  • 关于用途的适合性,请在最终产品进行确认。

CONTACT

如有技术咨询,请随时与我们联系。
我们将为您提供最佳解决方案。

GROUP COMPANY

Japan Polychem Corporation
Japan Polyethylene Corporation
