"WINTEC™ "是一种全新的聚丙烯,具备传统催化剂无法合成的均匀的分子构造,在各个方面性能上具有独特之处
日本聚丙烯株式会社开发的专属茂金属催化剂技术,使期望的PP 聚合物分子结构得到了实现。
茂金属催化剂

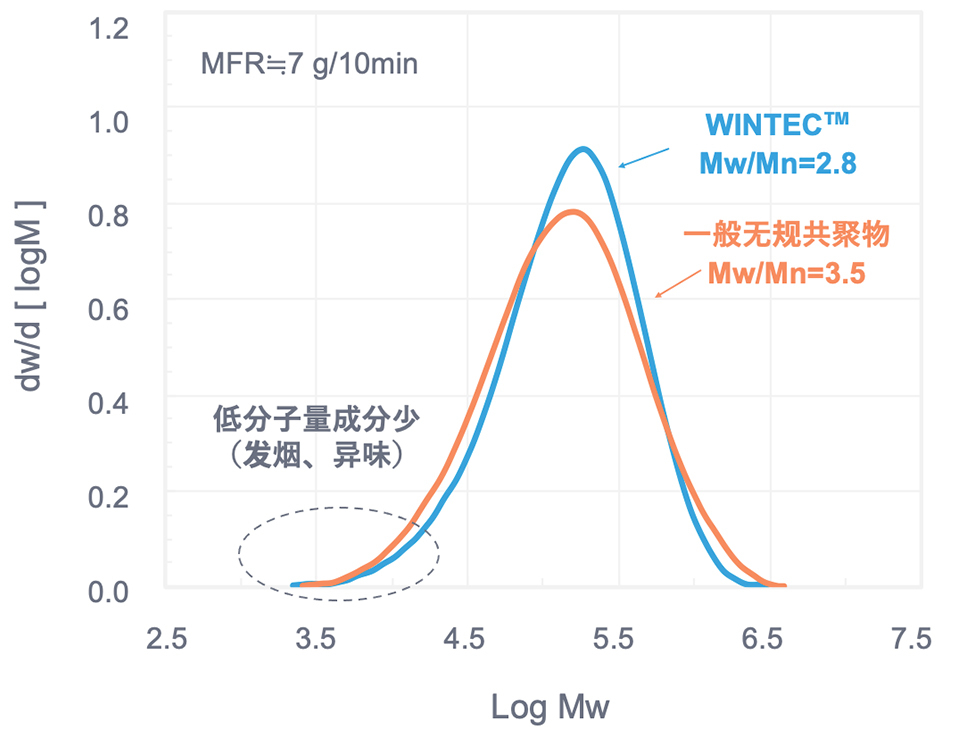

分子量分布
结晶度分布

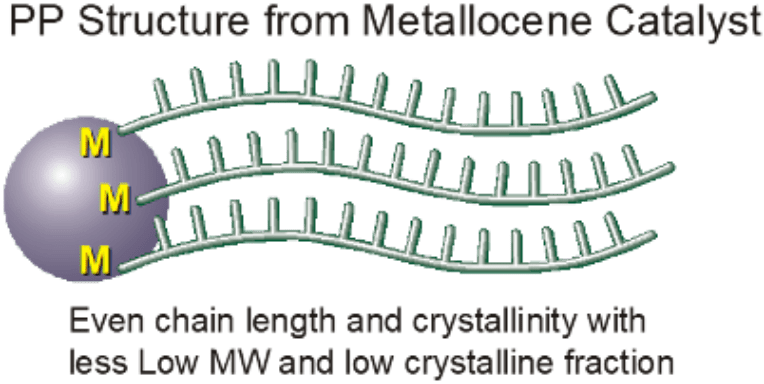

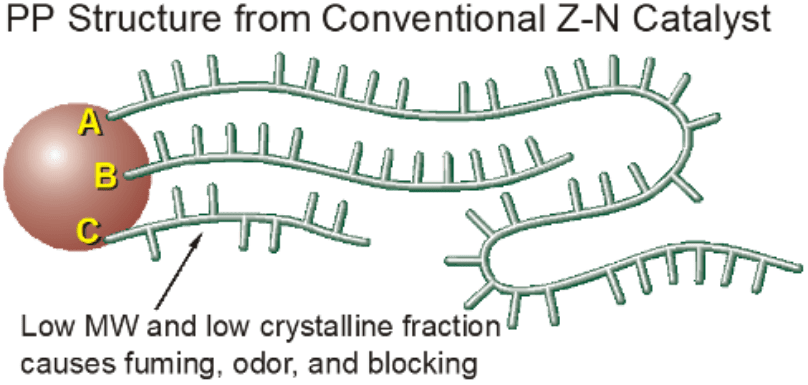

茂金属 PP WINTEC™ 具有较窄的分子构成,缩窄结晶性(规整度)分布和分子量分布,从而大大减少了不要的小分子量成分和低结晶成分。
因此,实现了这种干净的材料,它在成型加工时产生的烟雾,轧辊污染,以及产品的粘连性,异味等都比较少。它还具有出色的耐溶剂萃取性,因此适用于食品包装和医疗用途。

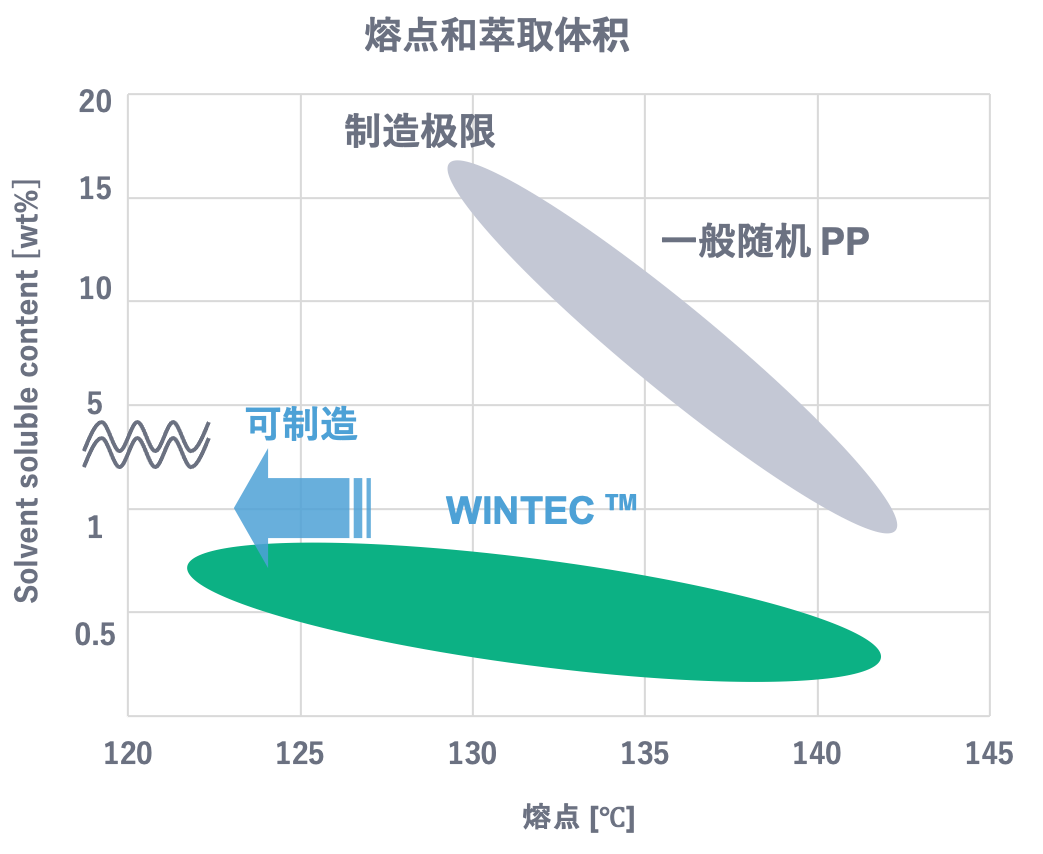

此外,在无规共聚物(乙烯-丙烯无规共聚物)方面,我们成功开发出了超低熔点聚丙烯,这是传统催化剂无法实现的。这种 PP 在热封薄膜等应用中具有前所未有的卓越性能。

WINTEC™ 功能
WINTEC™ 还具有以下其他特点,可望在许多应用领域提供出色的表现。
分子结构特点 | 期待性能 | 用途等 |
---|
| - 可生产低熔点聚合物
- 同熔点情况下硬度高和耐热性强
- 高透明性
| - 食品包装和容器,透明片材
- 热封材料和收缩薄膜、外包装
|
| - 耐溶剂萃取性优秀、低异味
- 成形过程中的发烟、异味和模具污染较少
- 因析出而造成的表面污染较少
- 表面粘连性较少
| - 食品包装和容器、医疗包装和容器
- 二次加工领域,如印刷和镀层
- 薄膜材料,各种用途易加工性
- 成型过程的环保和生产效率高
|
| | |
WINTEC™ 实现的聚丙烯新性能为广泛的应用开发提供了潜力。
关于 WINTEC™ ,我司提供聚丙烯应用的新方案。
应用例
NOVATEC™ PP 的产品应用实例。
牌号列表/下载
WINTEC™ 的物性表
| 牌号 | WFX6 | WFX4M | WXK1233 | WFX4TA | WFW4M | WMX03 | WSX03 | WSX03A | WMG03 | WMG03UX |
---|
项目 | 单位 | 参考测试方法 |
---|
MFR | g/10min | ISO 1133 | 2.0 | 7.0 | 7.0 | 7.0 | 7.0 | 25 | 25 | 25 | 30 | 30 |
---|
密度 | g/cm3 | ISO 1183 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
---|
弯曲模量 | MPa | ISO 178 | 700 | 750 | 750 | 750 | 1,050 | 750 | 800 | 800 | 1,250 | 1,450 |
---|
弯曲强度 | 25 | 26 | 26 | 26 | 33 | 24 | 26 | 26 | 39 | 42 |
---|
拉伸模量 | MPa | ISO 527-1 | 750 | 750 | 750 | 750 | 1,050 | 750 | 800 | 800 | 1,300 | 1,450 |
---|
拉伸屈服强度 | 22 | 22 | 22 | 22 | 27 | 22 | 23 | 23 | 31 | 33 |
---|
拉伸破坏伸长率 | % | >200 | >200 | >200 | >200 | >200 | >200 | >200 | >200 | >200 | >200 |
---|
夏比冲击强度 23degC | kJ/m2 | ISO 179 | 10 | 8.0 | 8.0 | 8.0 | 6.0 | 8.0 | 6.5 | 6.5 | 2.5 | 3.5 |
---|
夏比冲击强度 0degC | 2.5 | 2.0 | 2.0 | 2.0 | 1.0 | 2.0 | 2.0 | 2.0 | 1.0 | 1.0 |
---|
洛氏硬度(R-尺度) | --- | ISO 2039-2 | 70 | 75 | 75 | 75 | 90 | 70 | 75 | 75 | 95 | 100 |
---|
热变形温度(0.45MPa) | degC | ISO 75 | 70 | 70 | 70 | 70 | 80 | 65 | 70 | 70 | 90 | 90 |
---|
光泽 | % | JIS Z8741 | 85 | 85 | 85 | 85 | 85 | 90 | 85 | 85 | 85 | 90 |
---|
雾度(1mmt) | % | ISO 14782 | 30 | 12 | 12 | 12 | 25 | 10 | 40 | 40 | 50 | 3 |
---|
雾度(2mmt) | 75 | 50 | 50 | 45 | 60 | 25 | 75 | 75 | 85 | 10 |
---|
螺旋流动度 | mm | 本公司测试法 | - | 460 | 460 | 460 | 460 | 740 | 740 | 740 | 770 | 770 |
---|
注塑成型收缩率 | % | 本公司测试法 | 1.0-1.4 | 1.0-1.4 | 1.0-1.4 | 1.0-1.4 | 1.0-1.4 | 1.0-1.4 | 1.0-1.4 | 1.0-1.4 | 1.0-1.4 | 1.2-1.6 |
---|
用途 | 各种薄膜 | ✓ | ✓ | ✓ | ✓ | ✓ | | | | | |
---|
注塑 | | ✓ | | | ✓ | ✓ | ✓ | | ✓ | ✓ |
---|
纤维・不织布 | | | | | | | | ✓ | | |
---|
PL confirmation certificate for food applications (JPN) | Approved | Approved | Approved | Approved | Approved | Approved | Approved | Approved | Approved | Approved |
---|
- 本表的数据是在我司一定条件下测定,并不代表规格数值,请将此作为参考物性使用。
- 关于用途的适合性,请在最终产品进行确认。
